短接片

这是用于将端子台各端子之间短接的短接片。

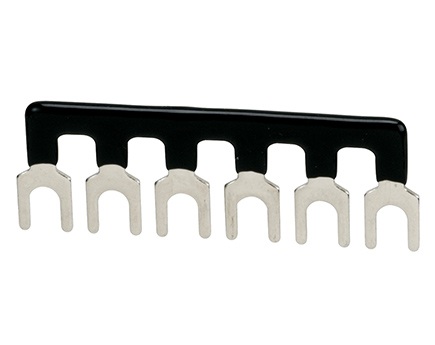

（图片为TJ161B)

端子台用

适用端子台	间距	形状	种类	通电电流	极数	型号	每个大致质量	入数
TEN7	7mm		无包覆	20A	20	TJ7201A	7g	10个装
			带包覆		20	TJ7201B	8.5g	10个装
TFP15、TFPM15	7mm		带包覆	20A	2	TJ723B	0.8g	10个装
					6	TJ763B	2.8g	10个装
					20	TJ7203B	9.8g	10个装
TX7、TXU7、 TXM7、TXUM7	7.3mm		无包覆	20A	6	TJ762A	2.5g	10个装
					20	TJ7202A	8.5g	10个装
			带包覆		2	TJ722B	0.9g	10个装
					6	TJ762B	3g	10个装
					20	TJ7202B	10g	10个装
			无包覆（弯折）		6	TJ762C	2.5g	10个装
TX10SM3、TXU10SM3、TX10S、TXU10S、 TFP20、TTFP203※2、TTFP2035※2、 TTG203※2、TTG20U3※2、TTG2035※2、TTG20U35※2、TXM10SM3、TXUM10SM3、 TXM10S、TXUM10S、TFPM20注 TFP、TTFP、TFPM系列请使用带包覆型。	8mm		无包覆	20A	6	TJ164A	3g	10个装
					20	TJ1204A	9.5g	10个装
			带包覆		2	JTJ124BB	1g	10个装
					6	TJ164B	3.5g	10个装
					20	TJ1204B	11.5g	10个装
			无包覆（弯折）		6	TJ164C	3g	10个装
	16mm（隔1极）		带包覆（弯折）		2	JTJ024BB	1.5g	10个装
	8				JTJ084BB	3.5g	10个装
TT10SK※2、TT10SUK※2、 TT10SKM35※2、TT10SUKM35※2、 TEN8※3、TEU8※3	8mm		无包覆	20A	6	TJ161A	2.5g	10个装
					20	TJ1201A	9g	10个装
			带包覆		2	TJ121B	0.9g	10个装
					6	TJ161B	3g	10个装
					20	TJ1201B	10g	10个装
			无包覆（弯折）		6	TJ161C	2.5g	10个装
TX10、TXU10、 TXM10、TXUM10	9.5mm		无包覆	20A	6	TJ162A	3.5g	10个装
					20	TJ1202A	10.5g	10个装
			带包覆		2	JTJ122BB	1g	10个装
					6	TJ162B	4g	10个装
					20	TJ1202B	12g	10个装
			无包覆（弯折）		6	TJ162C	3.5g	10个装
	19mm（隔1极）		带包覆（弯折）		2	JTJ022BB	1.5g	10个装
	8				JTJ082BB	3.5g	10个装
T10、TL15	10mm		无包覆	20A	6	TJ163A	3.5g	10个装
			带包覆			TJ163B	4g	10个装
			无包覆（弯折）			TJ163C	3.5g	10个装
TEN11、TEU11	11mm		无包覆	30A	6	TJ261A	5g	10个装
			带包覆			TJ261B	6g	10个装
			无包覆（弯折）			TJ261C	5g	10个装
TFP40、TTG40※2、TTG40U※2、 TFPM40	11mm		带包覆	40A	2	JTJ224B	2g	10个装
					6	JTJ264B	6g	10个装
TX20、TXU20、 TXM20、TXUM20、 TT20K※2、TT20UK※2	11.5mm		无包覆	30A	6	TJ262A	5g	10个装
			带包覆		2	TJ222B	2g	10个装
					6	TJ262B	6g	10个装
			无包覆（弯折）		6	TJ262C	5g	10个装
T20C、TL25	12mm		无包覆	30A	6	TJ263A	5g	10个装
			带包覆			TJ263B	6g	10个装
			无包覆（弯折）			TJ263C	5g	10个装
TX30、TXU30、 TXM30、TXUM30 T30C、TL35、TEU14	15mm		带包覆（弯折）	50A	2	JTJ302B	7g	10个装
TX50、TXU50、TFP80、 TXM50、TXUM50、TFPM80	15mm		带包覆（弯折）	80A	2	JTJ802B	10g	10个装
TX60、TXU60、 TXM60、TXUM60、 TC60C	19mm			90A	2	JTJ602B	15g	10个装
TX100、TXU100、 TXM100、TXUM100、 TC100C	26mm			130A	2	JTJ1002B	34g	10个装

注：请确保短接的全部各极总电流不超过短接片的通电电流。
※1 直插式端子请参照下方另表。
※2 请作为下段端子用使用。若用于上段端子，在拧紧（松开）下段端子螺丝时，需要拆下短接片。
※3 也可使用隔1极短接片。（TJ024BB、JTJ084BB）
“`

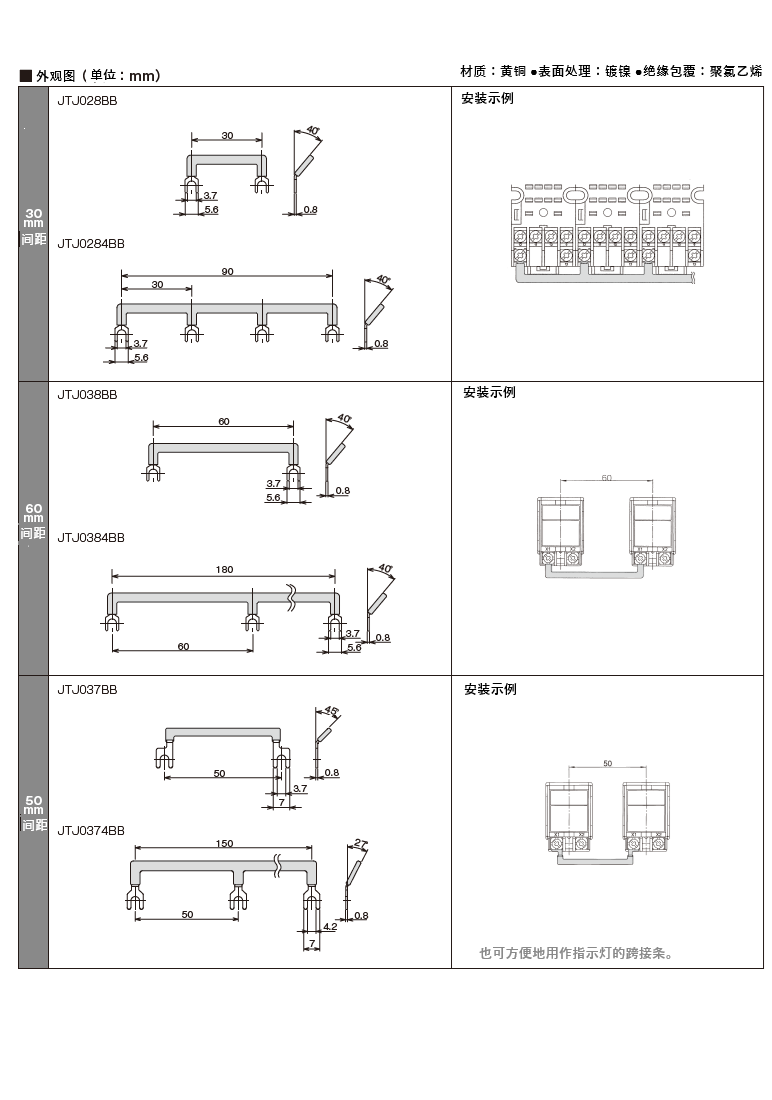

●继电器插座用

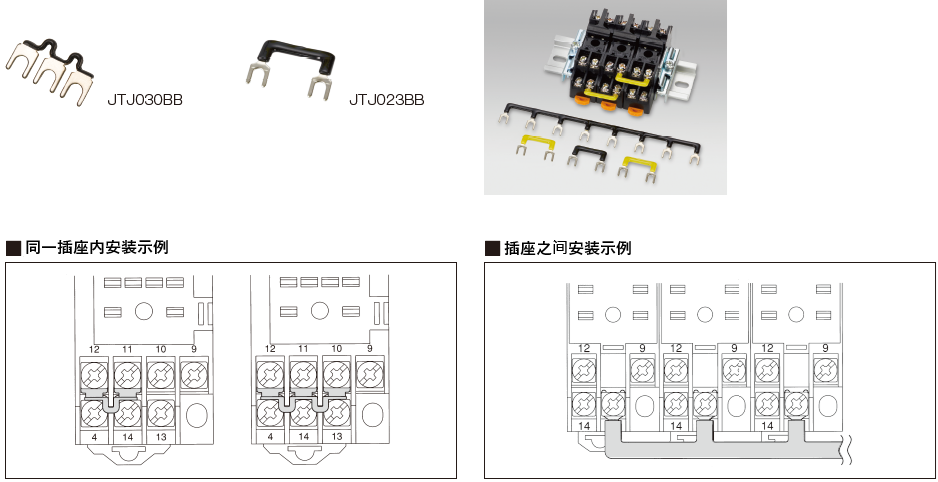

【同一插座内】

※ 型号中的□表示包覆颜色的指定符号。B（黑）、Y（黄）

【插座之间】
●材质：黄铜　●表面处理：镀镍　●绝缘包覆：聚氯乙烯

※ 型号中的□表示包覆颜色的指定符号。B（黑）、Y（黄）

● 继电器插座・控制单元用
●材质：黄铜 ●表面处理：镀镍 ●绝缘包覆：聚氯乙烯

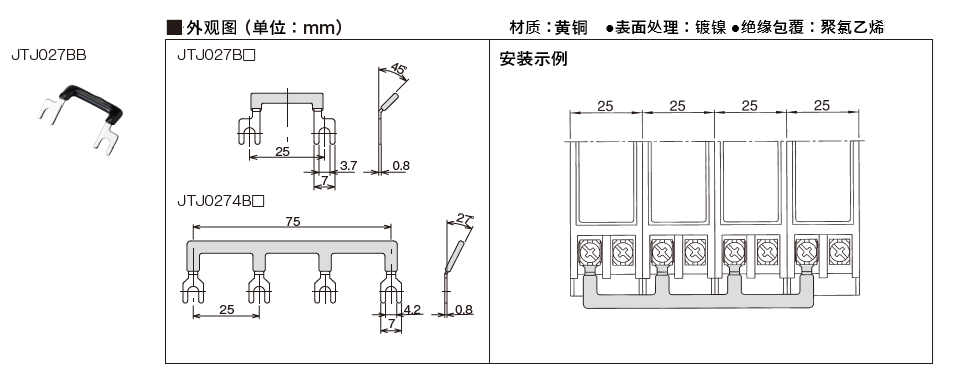

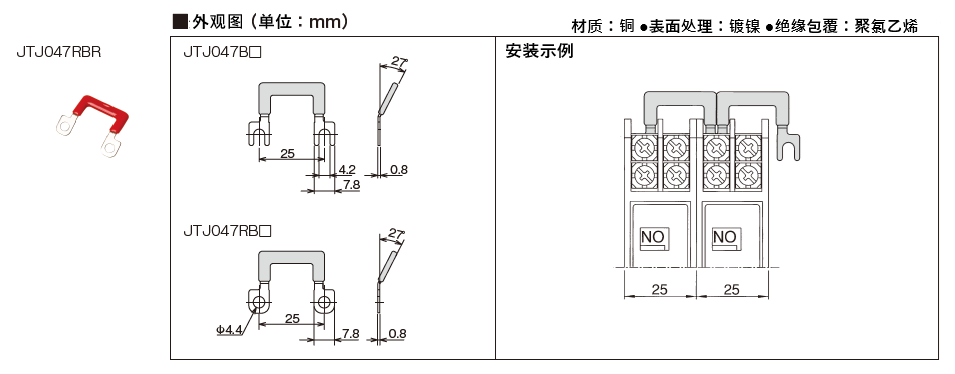

●遥控继电器用
【电源侧】
●材质：铜 ●表面处理：镀镍 ●绝缘包覆：聚氯乙烯

※ □内表示包覆颜色的指定符号。B（黑）、R（红）、W（白）

【操作回路侧】
●材质：黄铜 ●表面处理：镀镍 ●绝缘包覆：聚氯乙烯

※ □内表示包覆颜色的指定符号。B（黑）、S（蓝）、Y（黄）
※ JTJ0274B仅有黑、蓝两种颜色

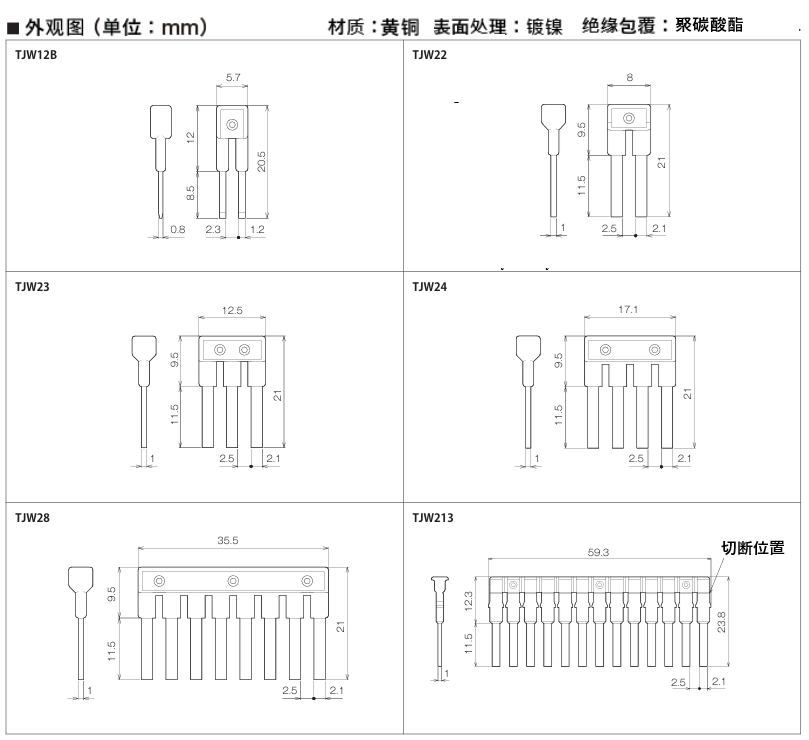

直插式端子用
注：TJW213可使用钳子等工具切割成所需极数后使用。但切割后使用时，带电部位会外露，请注意。
