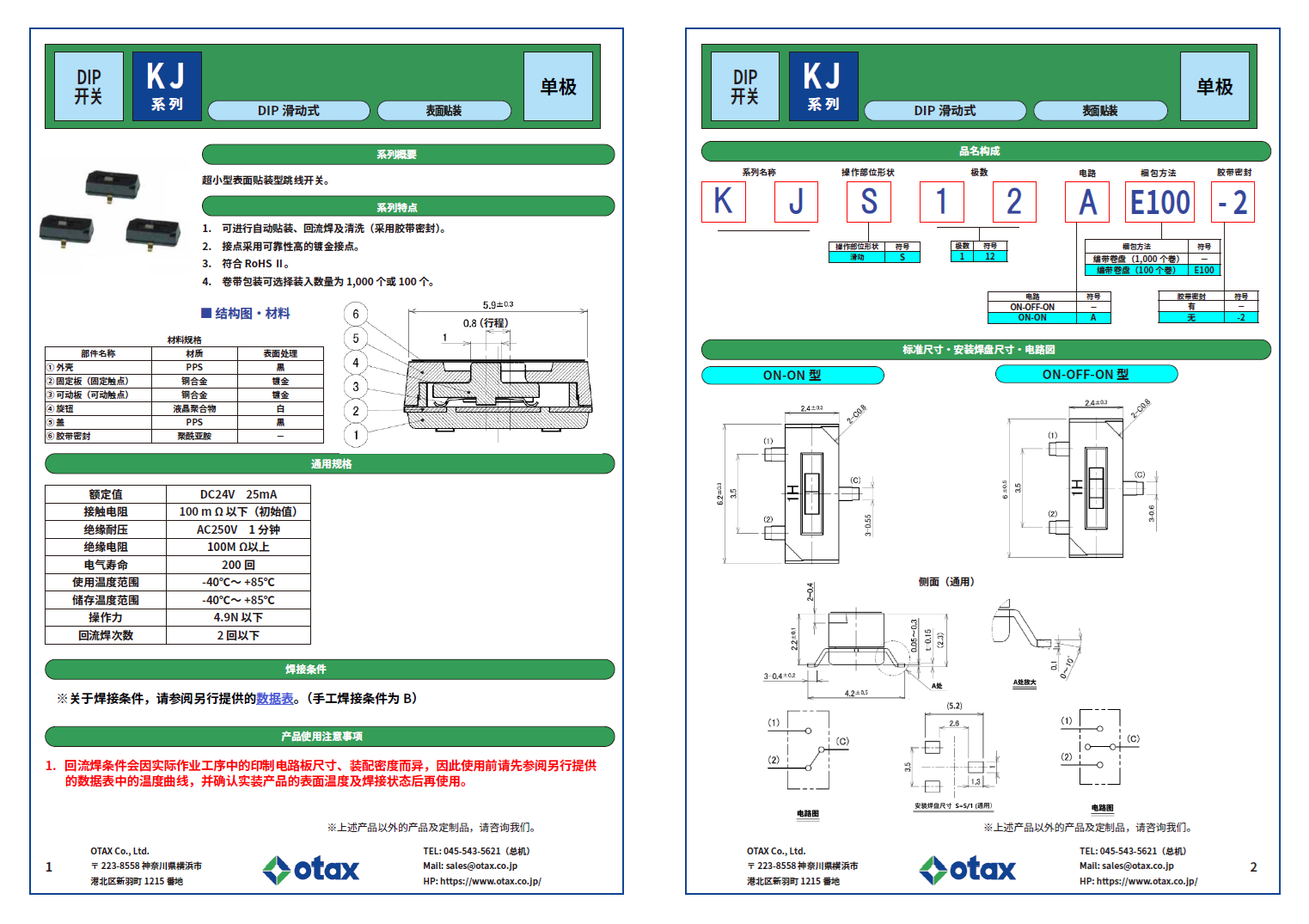

DIP开关 KJ系列 点击此处下载PDF 3D CAD Download Series Product Name 3D CAD Remarks KJ KJS KJS12 Miniature SMD Jumper Switch ■ DIP开关小知识 什么是DIP开关？ DIP开关是 Dual In-line Package Switch 的简称。由于用于半导体等的 Dual In-line Package 与滑动型 DIP 开关具有相同的外形，因此得名。它虽属于操作用开关的一种，但与其他开关不同，极少安装在面板表面，而是安装在印刷电路板上并嵌入内部装置中使用。其主要用途是控制数字信号，常用于程序设定、电路切换及电路检查等。 日本国内每月有1000万个的需求 DIP开关最早于1970年代在美国发明。在日本，它作为自动售货机费用设定用开关登场，截至2024年已有40多年的历史。作为编程设定开关，其用途得到了飞跃性扩展，目前据称在日本国内每月有1000万个的需求。 滑动型占比接近70％ DIP开关按操作部的形状大致可分为滑动型、钢琴型、旋转型，并根据用途加以区分使用。其中滑动型最为常见，约占整体的七成，主要使用4位和8位产品。旋转型在旋转拨盘时，按二进制换算，将OFF记为0、ON记为1，输出会依次变为000→001→010→011→…→111。
